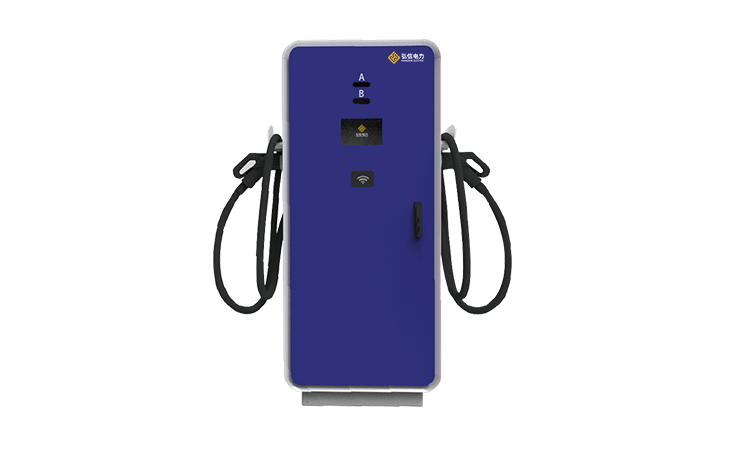

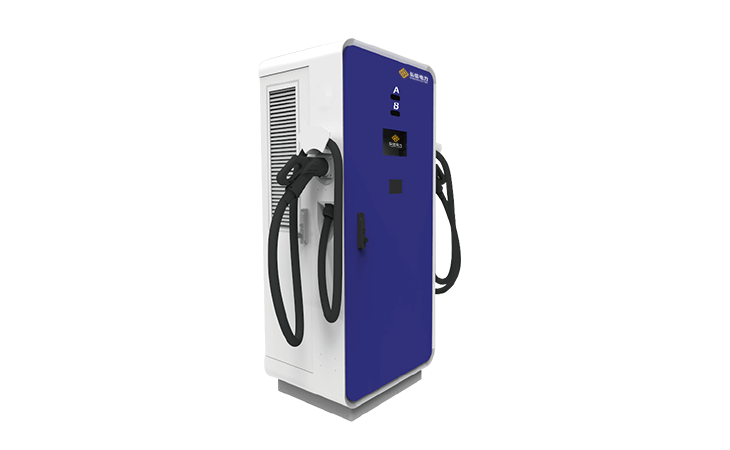

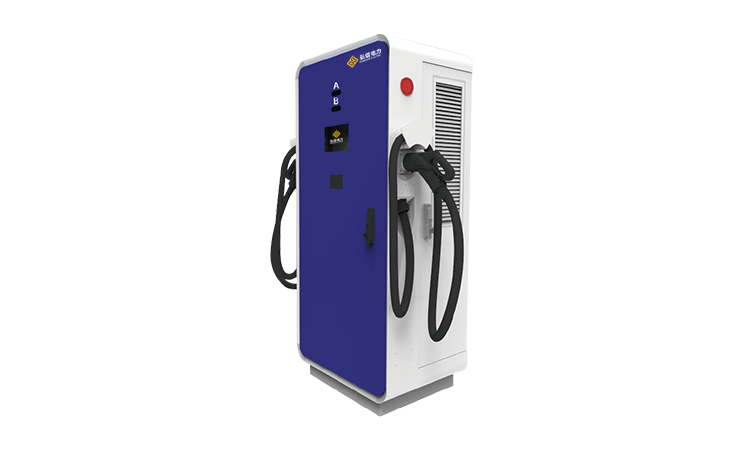

国标120KW双枪直流充电桩
产品简介
适用于市场所有电车类型,包含电动汽车,电动货车、电动巴士、电动游艇、电动叉车等;环境适应性高,外壳与充电模块空气隔 离,以防止热传导。双层结构和无需维护的离心风扇散热更环保;支持CCS1,Tesla,CHAdeMO,具有高兼容性;充电20分钟,行驶 400KM,节省97%能效; 7”LCD触摸屏幕,提供用户更好的操作体验; 用户可使用RFID启动与关闭机器;支持ocpp/LAN/WIFI,可以为 运营商提供充电站和车辆的实时信息;支持英语,法语,西班牙语,意大利语,俄语等多国语言定制。
- 功率器件使用塑胶密封件密封并覆胶,使之与风道完全隔离,不受外界环境影响;
- 风道优化设计,风仅吹发热器件,发热量小器件被挡风条保护,避免粉尘,盐雾污染;
- 风道上PCB及器件表面覆胶,避免外界环境影响;
- 器件选型保留大余量,应力耐受性强,不易损坏。
技术特点
直流快充
- 单枪最大100A电流输出,直流200Vdc-750Vdc充电输出,300Vdc-750Vdc恒功率输出,充电功率可达120KW;
- 满足国标,国网,南网,及各省市关于电动汽车充电装置的标准。兼容支持2011/2015国标。
灵活安装
- 适应户外安装使用,设计过程中充分考虑户外应用环境特点;
- 可选60KW/80KW/100/120/160KW功率配置.
安全护航
- IP54防护等级设计,完全配置正负母线直流接触器 和保险,急停保护开关,输入防雷器,漏电开关, 接地及绝缘检测监控安全保护器件;
- 具有系统告警,系统日志,充电记录及BMS通信 数据存储等功能,满足远程数据读取及软件升级 功能。
价值投资
- 产品设计寿命>10年,可提供8年质保服务;
- 设备年故障率极低;
- 全生命周期成本低,产品收益率高。
技术参数
规格参数 |
---|
电气特性 | 额定功率 | 120KW | 160KW |
额定输出电流 | 200A | 200A |
输入电压 | AC380V±15% |
输入频率 | 50HZ |
额定输出电压 | 200-1000V |
恒定功率间隔电压 | 300-1000V |
电压精度 | ≤±0.5% |
电流精度(电流调节) | ≤±1% |
谐波系数 | ≤±0.5% |
最大模块效率 | ≥95% |
功率因数 | >0.99 |
环境条件 | 工作温度 | -30℃~+55℃ |
工作湿度 | 5%~95% (无凝露) |
海拔高度 | ≤2000m(2000m以上降额) |
防护等级 | IP54 |
冷却方式 | 风冷 |
噪声空控制 | <50 db |
结构特征 | 设备尺寸(长*宽*高) | 1880mm×750mm×580mm |
机柜材料 | 金属 |
安装方法 | 落地式 |
电缆长度 | 5m |
产品功能 | 充电模式 | 自动充电、按金额/电量、定时充电 |
通信接口 | PLC, CAN, Wifi, 3G, 4G |
LED灯 | 支持 |
紧急停止按钮 | 支持 |
后台监控 | 支持OCPP1.6 JSON |
安全规格 | 保护功能 | 过压保护、欠压保护、过载保护、短路保护、漏电 保护、接地保护、高温保护、低温保护、防雷保护 |
依据标准 | IEC-61851-1, IEC61851-21-1, IEC61851-21-2, IEC61851-22, IEC-61851-23, DIN SPEC 70121- 2014, ISO 15118-3 |
