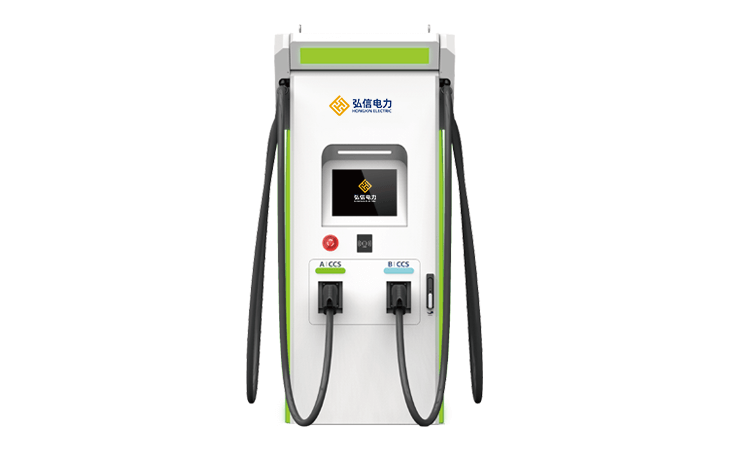

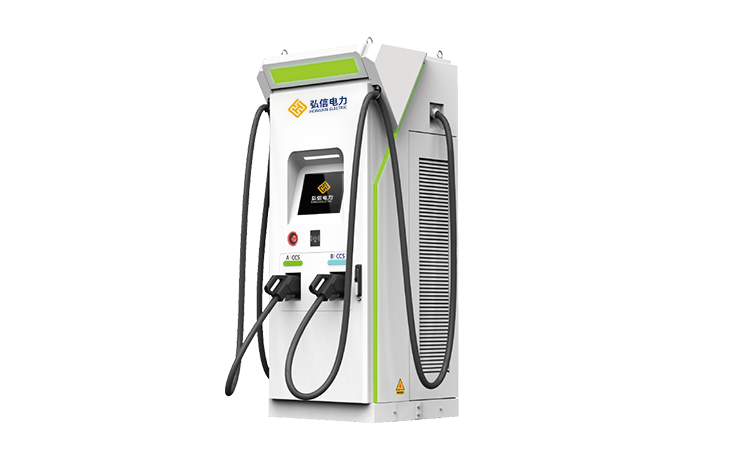

欧标180KW双枪直流充电桩
产品简介
适用于市场所有电车类型,包含电动汽车,电动货车、电动巴士、电动游艇、电动叉车等;环境适应性高,外壳与充电模块空气隔离,以防止热传导。双层结构和无需维护的离心风扇散热更环保;支持CCS1,Tesla,CHAdeMO,具有高兼容性;充电20分钟,行驶400KM,节省97%能效; 15”LCD触摸屏幕,提供用户更好的操作体验; 用户可使用RFID启动与关闭机器;支持ocpp/LAN/WIFI,可以为运营商提供充电站和车辆的实时信息;支持英语,法语,西班牙语,意大利语,俄语等多国语言定制。
- 功率器件使用塑胶密封件密封并覆胶,使之与风道完全隔离,不受外界环境影响;
- 风道优化设计,风仅吹发热器件,发热量小器件被挡风条保护,避免粉尘,盐雾污染;
- 风道上PCB及器件表面覆胶,避免外界环境影响;
- 器件选型保留大余量,应力耐受性强,不易损坏。
技术特点
产品兼容
- 单枪及双枪可选配,兼容60/90/120/150/180KW功率容量,适应不同充电场景;
- 支持150Vdc-1000Vdc直流充电输出,300Vdc-1000Vdc恒功率充电输出,涵盖各类车型充电;
- 多种充电结算模式,支持双枪轮充,均充和定充等多种模式切换。
安全可靠
- 采用隔离风道灌胶模块,防腐防尘防盐雾防飞絮,年失效率仅业界1/10;
- G4滤网配置,防护效果好,维护简单;
- 配置整套高品质安全保护器件,软件和硬件具备多重保护功能。
智能环网
- 可多桩环网连接,实现网内功率柔性分配及单桩更大功率输出;
- 支持远程控制,诊断及OTA升级。
价值投资
- 产品设计寿命>10年,可提供8年质保服务;
- 设备年故障率极低;
- 全生命周期成本低,产品收益率高。
技术参数
规格参数 | 120KW | 150KW | 180KW |
---|
输出参数 | 直流输出单枪充电 | CCS: 120kW 最大 | CCS: 150kW 最大 | CCS: 150kW 最大 |
直流输出同时充电 | CCS: 60kW 最大 | CCS: 90kW 最大 | CCS: 90kW 最大 |
直流输出电压范围 | 200Vdc – 1000Vdc |
输出最高效率 | >95% |
直流输出电流范围 | CCS: 0 – 200A |
输入参数 | 输入频率 | 50HZ |
输入电压 | 400Vac ±10% |
输入电流 | 0 - 250A |
总谐波电流 | <5% |
功率因数 | >0.99 |
环境条件 | 工作温度 | -30℃~+55℃ |
工作湿度 | 5%~95% (无凝露) |
海拔高度 | ≤2000m(2000m以上降额) |
防护等级 | >IP54 |
冷却方式 | 风冷 |
噪声控制 | ≤ 50 db |
结构特征 | 净重 | 355kg | 370kg | 385kg |
应用场景 | 落地式安装 |
机柜材料 | 金属 |
设备尺寸(长*宽*高) | 847mm×790mm×1927mm |
电缆长度 | 5米 |
产品功能 | 充电模式 | 自动充电,即插即用,按额定金额收费(需配置pos机装置) |
通信接口 | CAN、485、以太网 |
人机界面 | ≤15寸 LCD 触摸屏幕,LED指示灯 |
手机控制 | 支持 |
APP控制 | 支持 |
急停按钮 | 支持 |
远程升级 | 支持 |
后台监控 | 支持OCPP1.6 JSON |
安全系数 | 保护功能 | 过压保护、欠压保护、过载保护、短路保护、漏电保护、接地保护、高温保护、低温保护、防雷保护 |
依据标准 | IEC-61851-1, IEC61851-21-1, IEC61851-21-2, IEC61851-22, IEC61851-23, DIN SPEC 70121-2014, ISO 15118-3 |
